蝶阀试压机技术概述 型号 ：JLD 系列（法兰/对夹式蝶阀专用） 功能定位 ：专为蝶阀设计的全自动密封性及强度试验平台，覆盖低压至中高压（PN10~PN40）蝶阀的出厂检测、型式试验及复检需求。支持软密封/金属密封蝶阀，兼容对夹式、法兰式、双法兰式等主流连接形式。

五大核心技术特点

 1. 智能自适应夹紧系统 三点浮动密封结构 ：液压驱动上密封盘，自动补偿蝶阀法兰面平行度偏差（≤±2°），避免阀体变形导致的密封失效。 恒压闭环控制 ：压力传感器实时反馈密封面夹紧力，PID算法动态调整油压，精度±0.5MPa，杜绝过压损伤阀体。

 2. 双介质测试能力 测试类型 介质 压力范围 应用场景 壳体试验 水（可选防锈剂） 1.5×PN（Max 6.4MPa） 阀体强度验证 密封试验 空气/氮气 1.1×PN（Max 4.4MPa） 低压气泡检漏（灵敏度0.1mm） 双截断试验 水+气组合 阶梯增压 API 598标准双截断密封认证

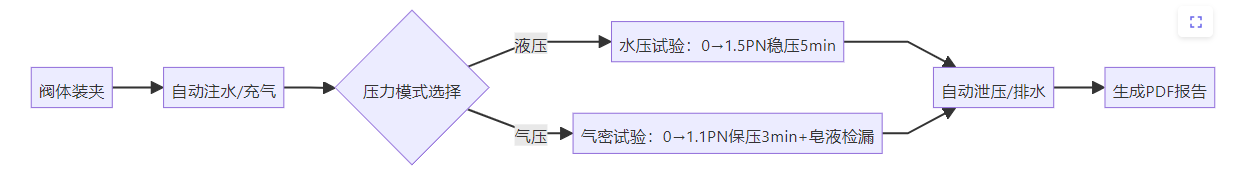

 3. 高效集成化测试流程

阀体装夹 自动注水/充气 压力模式选择 水压试验：0→1.5PN稳压5min 气密试验：0→1.1PN保压3min+皂液检漏 自动泄压/排水 生成PDF报告

4. 安全与可靠性设计 双冗余保护 ：机械安全阀（泄压值110%PN）+ 电气超压急停，符合ISO 5208安全标准。 防喷溅结构 ：测试腔体采用304不锈钢密封罩（耐压10MPa），可视窗口带钢化玻璃（厚度12mm）。

 5. 智能化数据管理 工业物联网架构 ： 4G模块上传测试数据至云端（SQL数据库） 扫码枪关联阀门ID，追溯测试记录（压力曲线/泄漏率/操作员） 微信端实时推送异常报警（如压力骤降＞5%） 技术参数对比 项目 传统试压台 JWT-D 蝶阀试压机 单阀测试周期 ≥15min ≤7min（气密试验仅3min） 最大阀径 DN600 DN1200（定制液压扩径） 泄漏量检测精度 肉眼观察气泡 电子流量计（0.01L/min） 能耗 15kW·h/阀 8.5kW·h/阀（变频控制） 行业应用场景 制造端 ：蝶阀批量出厂试验（支持8小时连续测试≥50台） 电站维保 ：烟道蝶阀在线检修后复验（配套移动式机组） 认证实验室 ：符合API 609/EN 593/AWWA C504认证要求 备注 ：支持定制化升级，如超低温试验（-196℃液氮环境）、高压气密封（PN100）等特殊工况方案。
