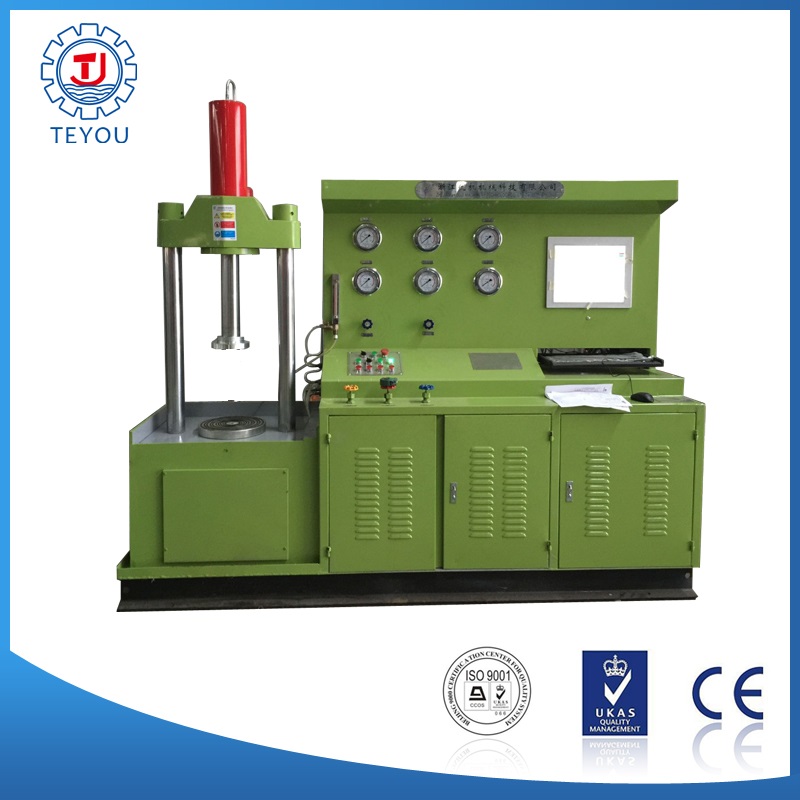

智能阀门试验台

智能阀门试验台


1.主要技术要求:

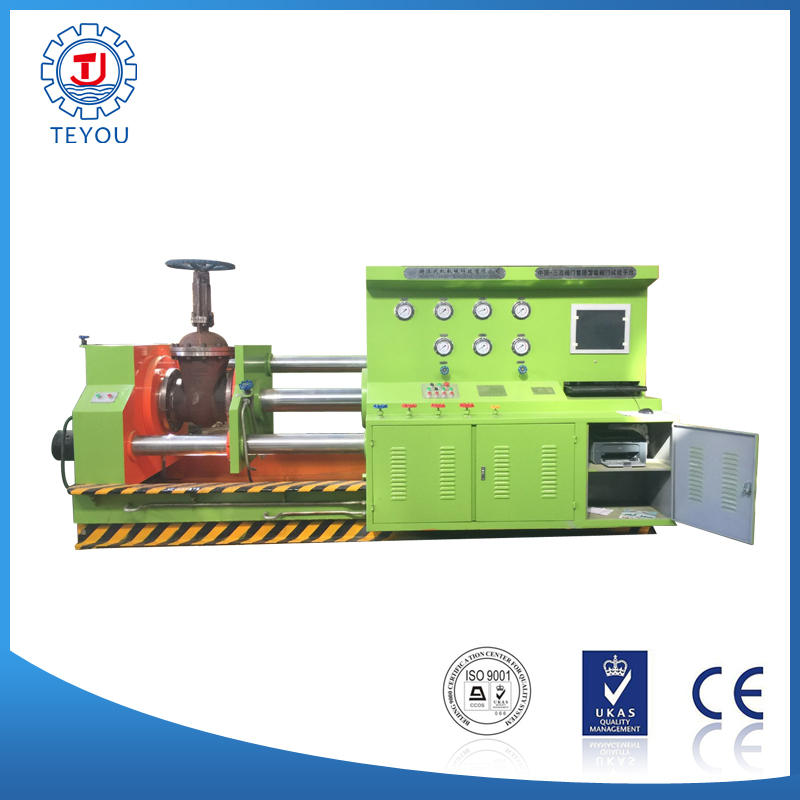

    JWZ-Z200型智能PLC控制阀门液压测试台自主研发的新一代抱压式液压阀门测试台并拥有国家技术专利知识产权,专利号ZL201610260566.7本机由液压系统、PLC电脑控制系统、高低压水泵供压装置系统、油压、水气压仪表系统、控制阀门系统、夹紧工作台系统和液压介质储存循环水箱组成,测试过程与结果,符合有关规定和要求。

    测试台采用法兰端面密封、抱压爪直接夹紧阀门法兰背面压紧,夹紧机构由夹爪的夹紧油缸直接驱动来工作,夹爪轴向可以进退,不受法兰厚度限制。径向移动由油缸和杠杆组成,实现各夹爪径向同步移动,径向夹爪可以进退.不受阀门法兰直径限制。对测试阀门无外力影响。测试台一端可左右水平移动,试压不受测试阀门结构长度限制。另一端可翻转90度,便于进行阀门的密封和气密性能检测。液动供压水泵由液压系统作动力,经过电器控制换向阀自动换向,使高压水缸(泵)自动往复运动工作,利用吸水单向阀和出水单向阀互换不断向被试阀门供压,达到被试阀门所需压力要求。适用于法兰式阀门的强度和密封试验。要求设压紧油缸自锁功能:当测试阀门腔内有压力时,压紧油缸不能松开,防止操作失误时起保护作用。

工作过程:根据阀门的公称通径和压力调整油缸压紧压力——压紧工件——打开低水泵快速注水——打开高压水泵——保压计时——卸压、复位。

2、水管路功能配制

水管路可选配304不锈钢材料,标准选用无缝镀锌高压管,测试台配制高低压介质水泵,低压泵满荷压力值为0-1.6Mpa,高压泵压力值为0-48Mpa,设有自动停止功能。底部循环贮存介质水箱。





3、产品配置

1. 压力表:中国雷尔达集团防震压力表

2. 密封件:O型圈用台湾进口沃尔顶, 油缸密封件德国拜尔进口TPU 材料

3. 活塞杆均采用40Cr 材料制作,并作调质处理,硬度为HRC2832,表面镀铬处理

4. 液压集成块,酸洗镀镍;

5. 液压管路酸洗处理;

6. 水管路酸洗镀镍处理;

7.)油泵电机中国名牌皖南电机或西门子贝得电机



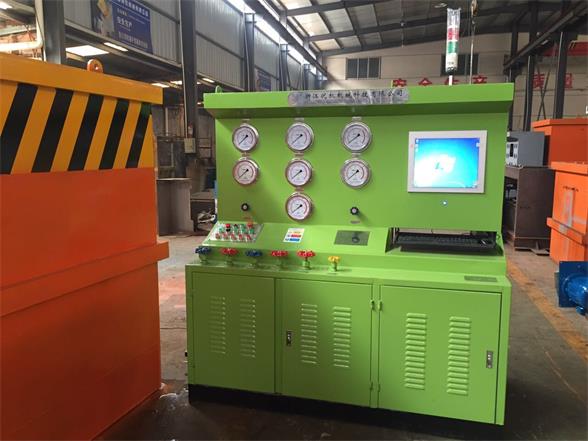

4.数据采集管理系统:

1.水路上压力值不用压力表指针显示,用具体数值显示。

2.系统语言采用中文,此界面采用触摸屏,触摸屏有需要用户输入参数的时候,系统会弹出一个小键盘来将需要的参数输入到系统中,输入参数包括:产品型号、测试压力、保压时间、根据压降判断泄漏等等,输入参数范围在0---999之间,超过此范围的数据将无法输入,所有压强单位用MPa

3.能显示压力与时间关系曲线图,此监控画面能同时显示在系统界面上,便于操作者观察压力变化。

4.在试验过程中,如果试压件不合格,又要生成试验报告,那么在软件试验结果这栏中要有下拉菜单可供选择,可供选择的有:冒汗、砂眼、其它原因三种。报告并可打印。

5、配置:PLC、触摸屏、打印机、压力传感器、警报灯、阀门专用软件
